Надфили

Надфиль — ручной инструмент для механической обработки штампов, пресс-форм и прочих металлических заготовок, доводки кромок резцов, различных твердосплавных инструментов.

Размеры, формы и зернистость надфилей

Надфили могут иметь различную геометрическую форму, а их длина составляет 80–120 мм (некоторые изделия имеют длину 160 мм), рабочая поверхность имеет длину 50–80 мм. Все параметры регламентируются нормами ГОСТ и приводятся на рукоятках инструмента.

Материалы, которые используются для производства надфилей должны быть тверже стали, поэтому для производства надфилей часто используют углеродистые стали следующих марок: У12, У13, У12А, У13А. Твердость таких сталей — 55–58 HRC.

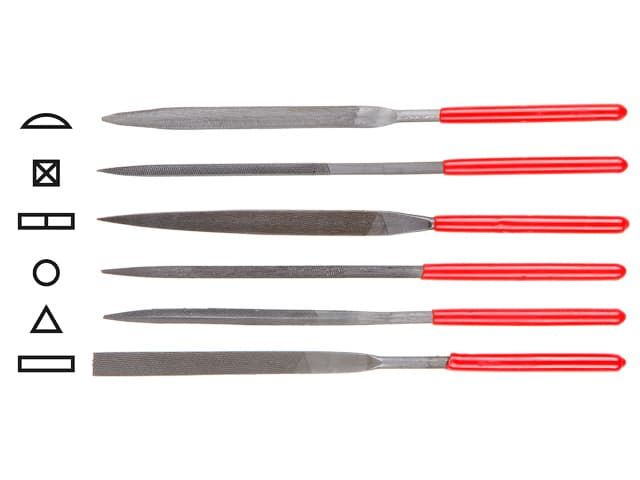

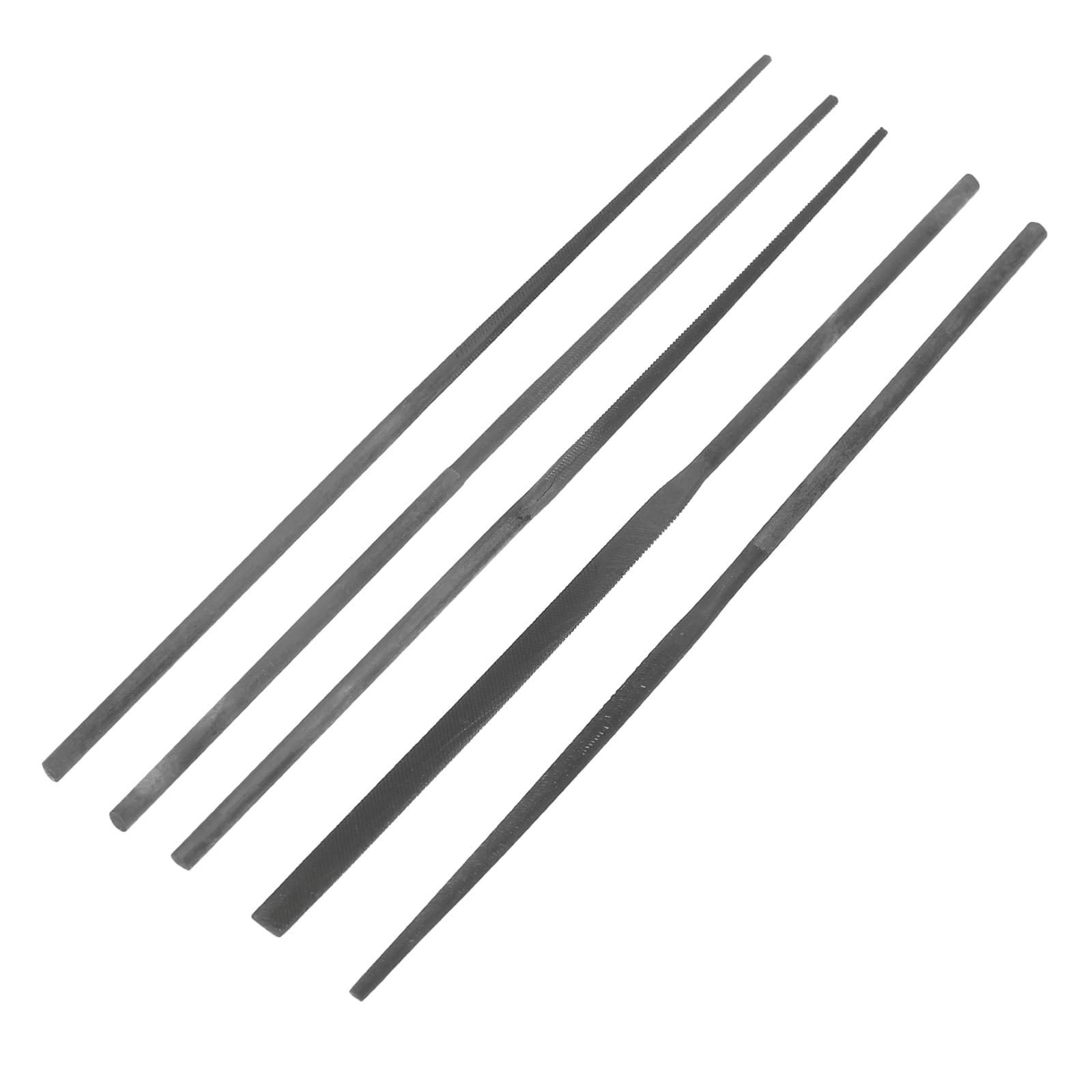

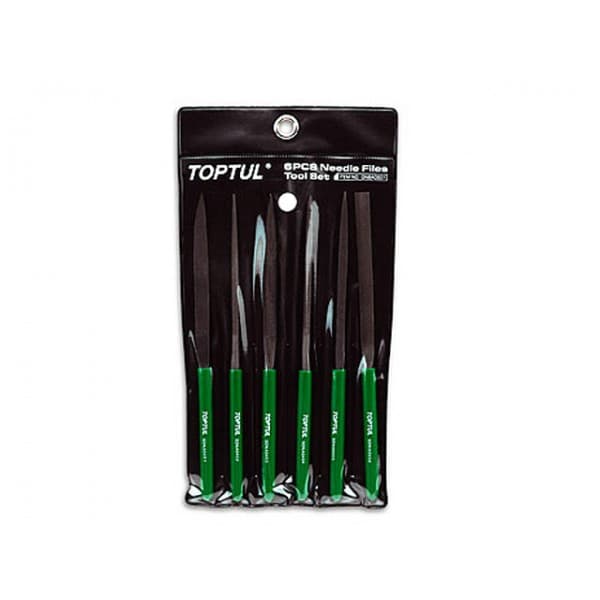

Формы надфилей бывают достаточно разными и отличаются по назначению. Мастера зачастую имеют целый набор надфилей, которые используются для разных работ и в определенной последовательности. По профилю этот инструмент классифицируется на следующие виды:

• трехгранные (треугольные) остроугольные — имеют 3 разные грани, которые могут использоваться для расстановки угловых насечек, обработки углов, обточки пазов снаружи и внутри;
• трехгранные тупоугольные — имеют вид треугольника с одинаковыми сторонами и тупым углом. Также треугольные надфили могут иметь 3 либо 1 грани различной текстуры. Используются для обработки углов, отверстий;
• клиновидные — обладают одним ребром и 2-мя рабочими гранями и острым концом. Используются для обработки мелких углов, клапанов, выпиливания высечек;
• ромбические — удобны для изделий с различными углами. Рабочие поверхности с острыми гранями складываются в ромб, кончик притупляется;
• квадратные — с сечением в виде квадрата, все поверхности которого рабочие. Рекомендуются для опиловки насечек, пазов;
• полукруглые имеют 2 рабочие грани. Каждый полукруг обладает своим радиусом, что обеспечивает универсальность такого надфиля для различных круглых деталей;
• круглые — имеют насечки по всей поверхности. Оптимально подходят для корректировки формы овальных, плавных поверхностей.

Еще одной важной характеристикой является зернистость надфилей — это размер нанесенных на его поверхность частиц. Чем зернистость меньше, тем более гладкой будет поверхность в результате обработки. Поэтому часто для обработки используют несколько инструментов. Вначале — крупнозернистый, далее среднезернистый и в завершении мелкозернистый надфили. Зернистость обозначается с помощью полосок или насечек, которые не смываются.

Алмазный надфиль – тверже не бывает!

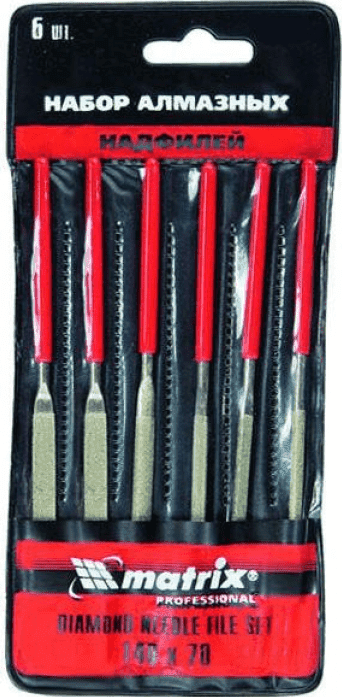

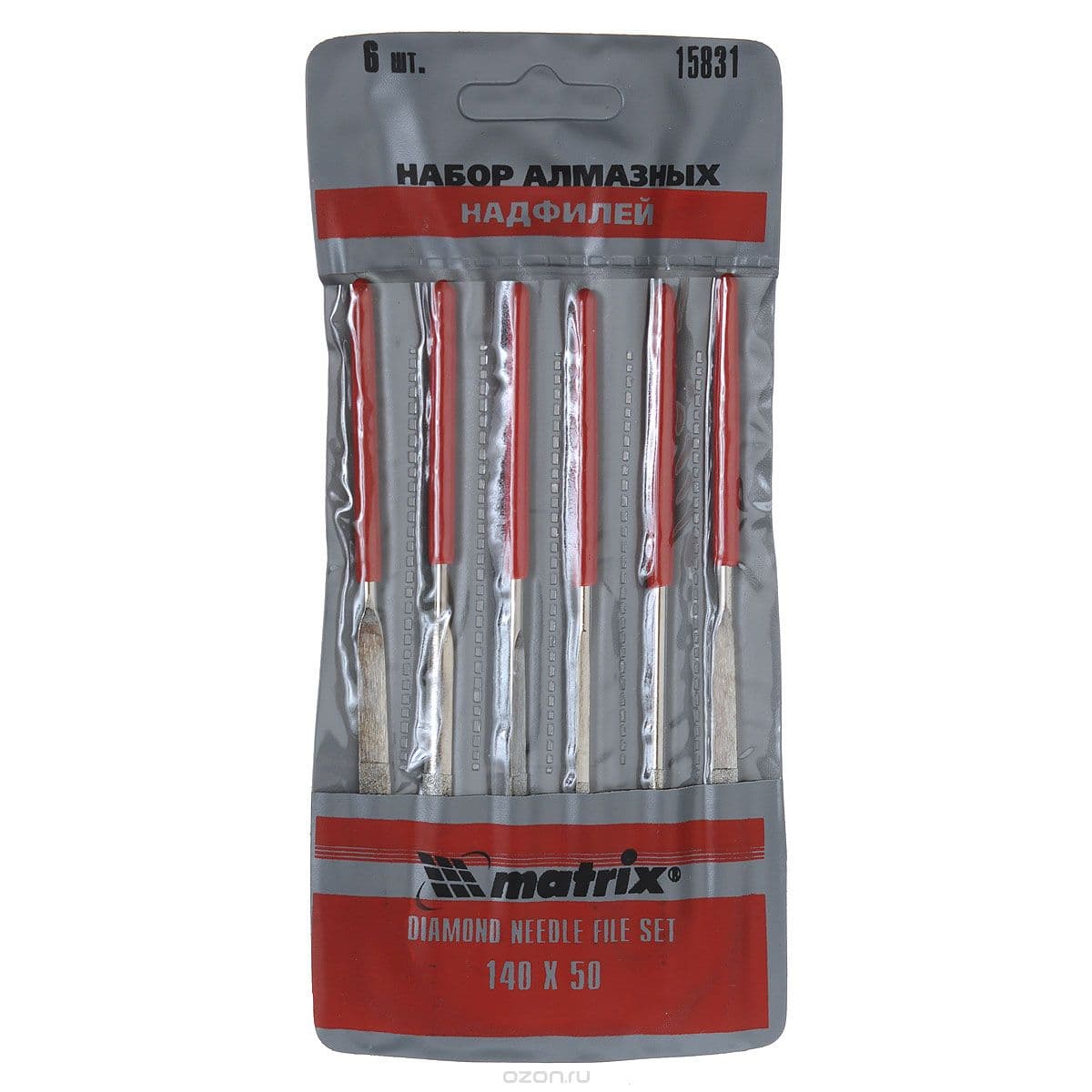

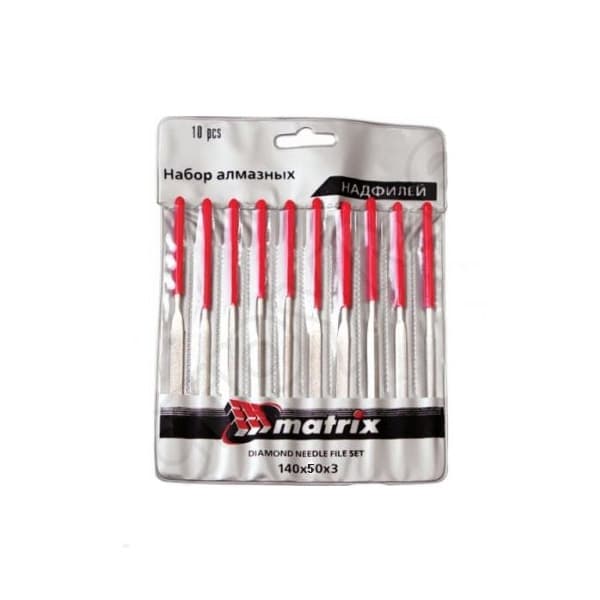

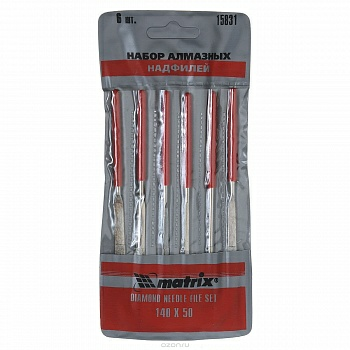

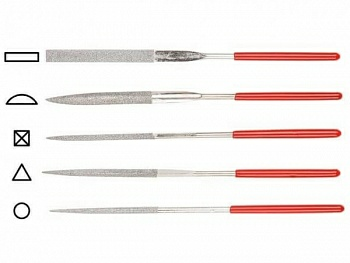

Алмаз — наиболее твердый материал. Поэтому рабочие поверхности надфилей часто покрывают алмазным напылением. Это обеспечивает алмазным надфилям максимальную точность обработки. Набор надфилей алмазных позволяет добираться в наиболее сложные и узкие места, придавая углам и поверхностям требуемый вид.
